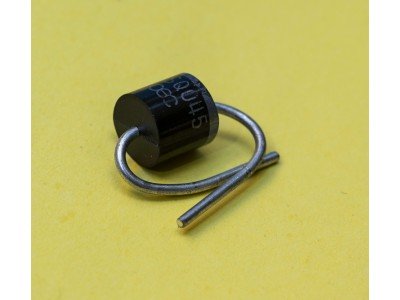

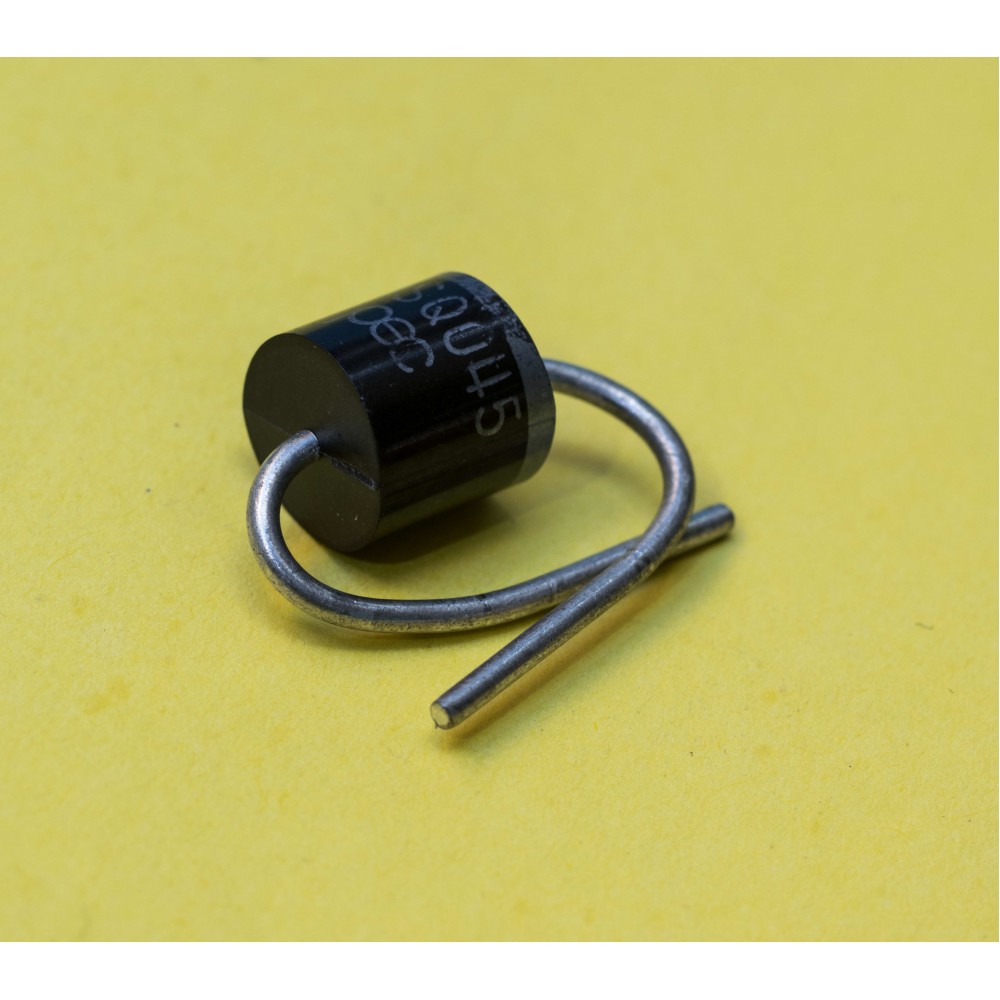

20SQ045 || Діод шотткі R-6

Діод шотткі 20SQ045 (20A, 45V)
Документація 20sq045 pdf

Опис
  20SQ045 – це високоефективний Шотткі випрямляч, призначений для використання в якості байпасного діода в сонячних панелях та в системах захисту полярності. Випрямляч здатний витримувати високі струмові навантаження і має низьку втрату потужності, що забезпечує високу ефективність.

Технічна інформація

• Тип: Шотткі випрямляч
• Максимальна зворотна напруга (VRRM): 45 В
• Максимальний середній випрямлений струм (IF): 20 А (при Tc=100°C)
• Піковий імпульсний струм (IFSM): 275 А
• Максимальна пряма напруга (VF): 0.55 В при 20 А
• Максимальний зворотний струм (IR): 1.0 мА (при 25°C), 100 мА (при 100°C)
• Типова ємність переходу (Cj): 1300 пФ
• Тепловий опір:
  • від переходу до виводу (RΘJL): 2.0 °C/Вт
  • від переходу до корпусу (RΘJC): 7.0 °C/Вт
  • від переходу до навколишнього середовища (RΘJA): 40 °C/Вт
• Температура роботи (TJ): до 150°C
• Температура зберігання (TSTG): від -55°C до +150°C

Призначення
  20SQ045 ідеально підходить для застосувань у сонячних панелях як байпасний діод, забезпечуючи ефективну роботу з постійним струмом та захистом від зворотної полярності. Використовується також для зменшення втрат потужності та забезпечення надійного випрямлення.
